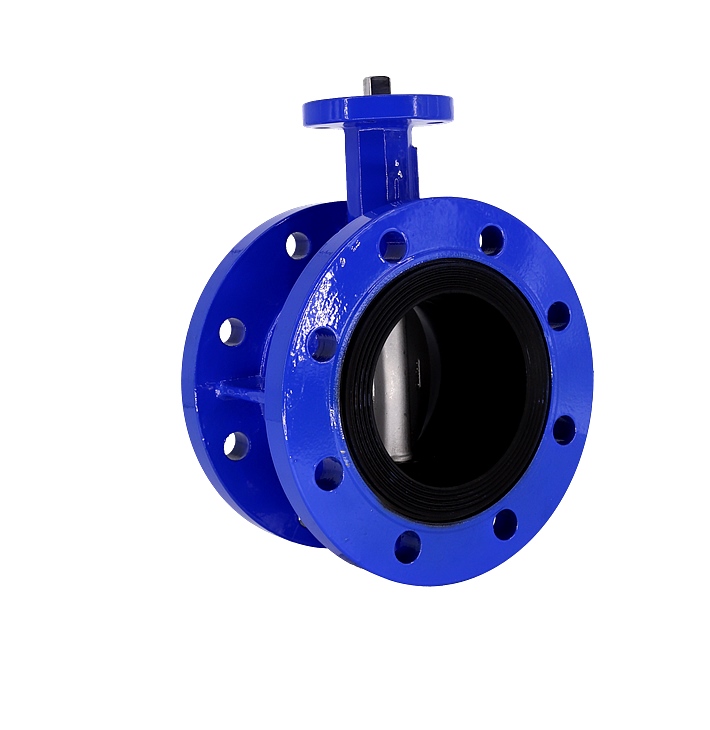

法蘭式無頭蝶閥產品規格

名稱：法蘭式無頭蝶閥

型號：623D041X-10/16

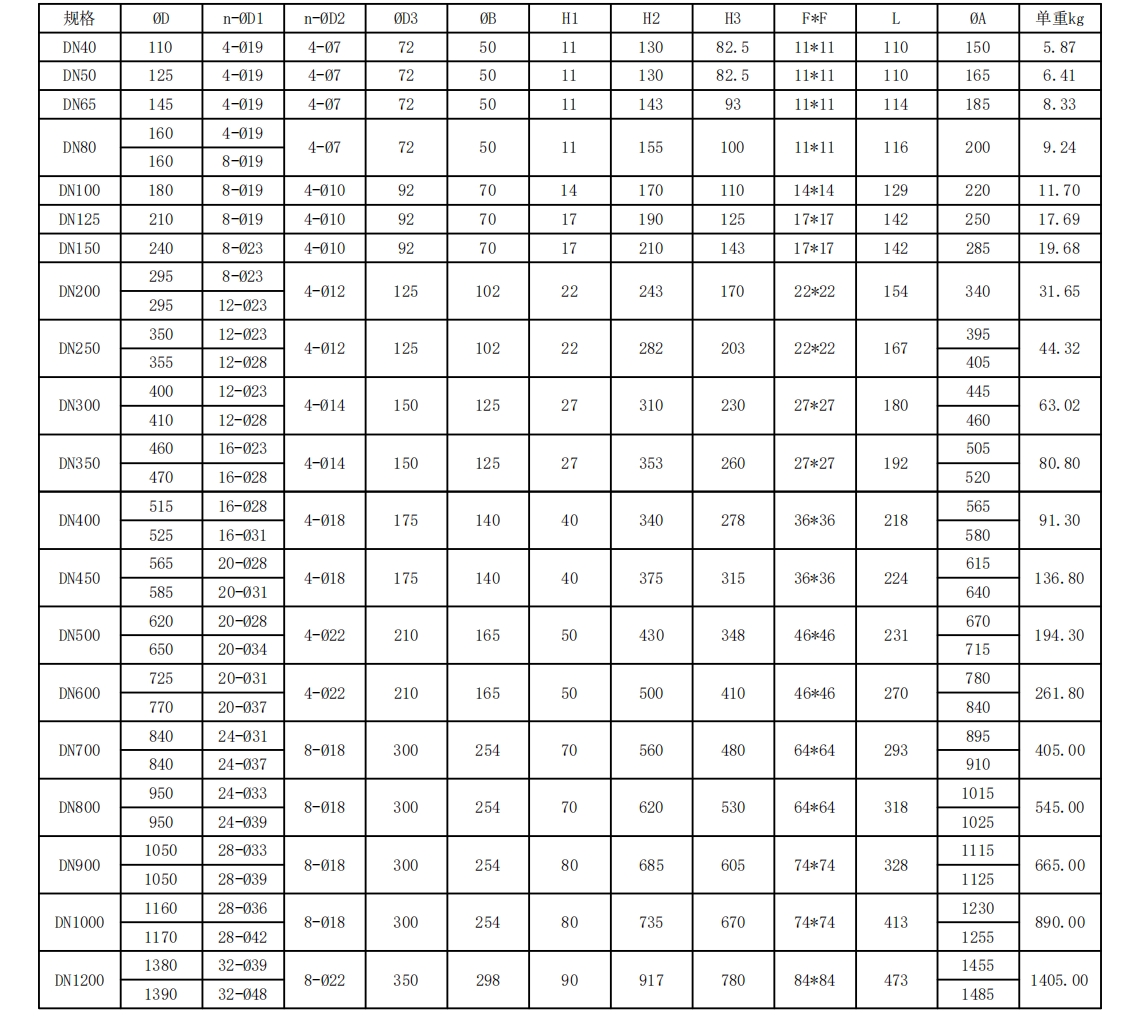

規格：DN40-DN1200

溫度：-10℃-120℃

壓力：PN10/16

閥體材質：球墨鑄鐵、WCB

閥板材質：電鍍板、尼龍板、SS304、SS316、SS316L、雙相不銹鋼2205 、2507、1.4469 、1.4529、鋁青銅

閥座材質：EPDM、耐熱EPDM、耐磨EPDM、NBR、VITON

閥軸材質：45#、SS416、SS304、SS316

用途：淡水、污水、海水、空氣、食品、藥品、多種油類、酸類、堿類、鹽類等

產品執行標準：

• GB/T12238-2008  (法蘭及對夾式連接）

• GB/T12221-2005  (金屬閥門 結構尺寸）

• GB/T13927-2008  （工業閥門 壓力試驗）

• ISO-5211-1982    (驅動裝置連接）

• GB/T12238-1989  (設計制造驗收）

• GB/T26480-2011  (閥門檢驗和試驗）

• GB/T13927-2008 (生活飲用水輸配水設備及防護材料的安全性評價標準）

產品介紹

一、結構特點

法蘭連接：法蘭式無頭蝶閥采用法蘭連接方式，使得閥門可以方便地安裝在管道系統中，并具有良好的密封性能和穩定性。

二、工作原理

法蘭式無頭蝶閥的工作原理是通過旋轉閥桿帶動蝶板在閥體內轉動，從而實現對流體通道的開啟或關閉。當?shù)逍D(zhuǎn)至與閥體密封面平行時，閥門處于全開狀態；當?shù)逍D(zhuǎn)至與閥體密封面垂直時，閥門處于關閉狀態。在關閉狀態下，蝶板與閥座之間的密封面受到流體壓力的作用，形成可靠的密封。

三、性能優勢

結構簡單：法蘭式無頭蝶閥的結構設計相對簡單，部件數量少，易于制造和維修。

重量輕：由于采用了無頭設計和輕質的材料，使得閥門的整體重量減輕，便于安裝和運輸。

密封可靠：采用彈性材料制成的密封圈，在關閉狀態下具有良好的密封性能，能夠有效防止流體泄漏。

操作方便：閥門的開關操作簡便快捷，只需旋轉90度即可實現開閉，提高了工作效率。

適用范圍廣：法蘭式無頭蝶閥適用于各種工業領域，如化工、流體工程、電力、石油等行業，以及民用領域如給排水、暖通空調等。

四、應用場景

法蘭式無頭蝶閥因其結構簡單、操作方便、重量輕、密封可靠等優點，被廣泛應用于各種工業和民用場合中。例如，在石油化工、水處理、造紙、食品加工、制藥等行業中，法蘭式無頭蝶閥被用作管道的控制和截?cái)嘌b置；在建筑領域中，它也被用于控制水、空氣、天然氣等介質的流動和穩定。
