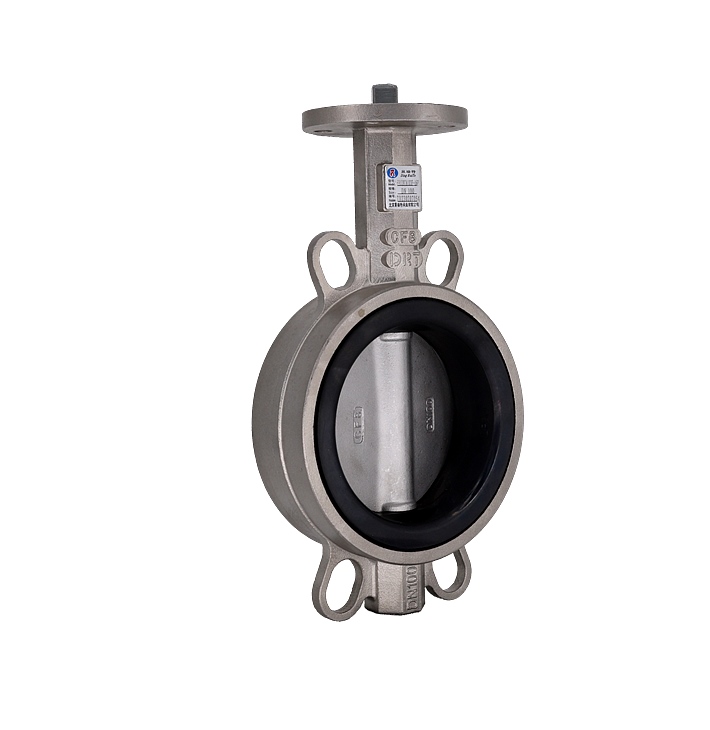

有靠背—不銹鋼對夾式無頭蝶閥產品規格

名稱：有靠背—不銹鋼對夾式無頭蝶閥

型號：620D07A1X-10/16

規格：DN25-DN800

溫度：-10℃-120℃

壓力：PN10/16

閥體材質：SS304、SS316、SS316L

閥板材質：SS304、SS316、SS316L、雙相不銹鋼2205 、2507、1.4469 、1.4529、鋁青銅

閥座材質：EPDM、耐熱EPDM、耐磨EPDM、NBR、PTFE、VITON、硅膠

閥軸材質：45#、SS416、SS304、SS316

用途：淡水、污水、海水、空氣、食品、藥品、多種油類、酸類、堿類、鹽類等

產品執行標準：

• GB/T12238-2008  (法蘭及對夾式連接）

• GB/T12221-2005  (金屬閥門 結構尺寸）

• GB/T13927-2008  （工業閥門 壓力試驗）

• ISO-5211-1982    (驅動裝置連接）

• GB/T12238-1989  (設計制造驗收）

• GB/T26480-2011  (閥門檢驗和試驗）

• GB/T13927-2008 (生活飲用水輸配水設備及防護材料的安全性評價標準）

產品介紹

一、結構特點

不銹鋼材質：閥體、閥桿和蝶板等主要部件采用不銹鋼制成，具有優異的耐腐蝕性和強度，能夠適應各種惡劣的工作環境。

對夾式連接：閥門采用對夾式連接方式，可以方便地安裝在管道系統中，無需額外的法蘭或焊接連接，從而簡化了安裝過程并降低了成本。

無頭設計：閥門采用無頭設計，減少了閥門的整體高度和重量，使得閥門更加緊湊和輕便，便于安裝和維護。

二、工作原理

有靠背不銹鋼對夾式無頭蝶閥的工作原理是通過旋轉閥桿帶動蝶板在閥體內轉動，從而實現對流體通道的開啟或關閉。當?shù)逍D(zhuǎn)至與閥體密封面平行時，閥門處于全開狀態；當?shù)逍D(zhuǎn)至與閥體密封面垂直時，閥門處于關閉狀態。在關閉狀態下，蝶板與閥座之間的密封面受到流體壓力的作用，形成可靠的密封。

三、適用場景

有靠背不銹鋼對夾式無頭蝶閥因其優異的性能和廣泛的應用領域，被廣泛應用于各種工業場合中。例如，在石油化工、水處理、造紙、食品加工、制藥等行業中，

四、選型與維護

選型：在選型時，需要根據實際工程需要選擇合適的工作壓力、溫度范圍和介質類型。同時，還需要考慮閥門的連接方式、尺寸和重量等因素。

維護：為確保閥門的正常工作和延長使用壽命，需要定期對閥門進行檢查和維護。包括檢查閥門的工作狀態、清理閥體內的雜質、檢查密封圈的狀況以及更換磨損的部件等。
