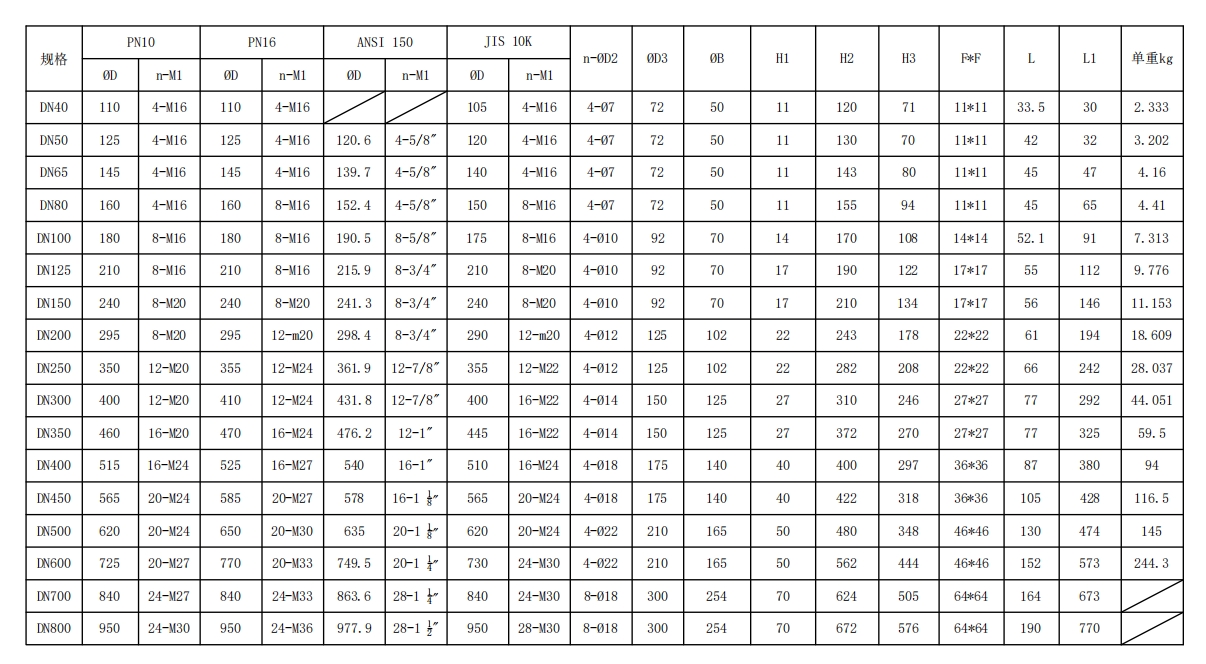

有靠背單夾式無頭蝶閥產品規格

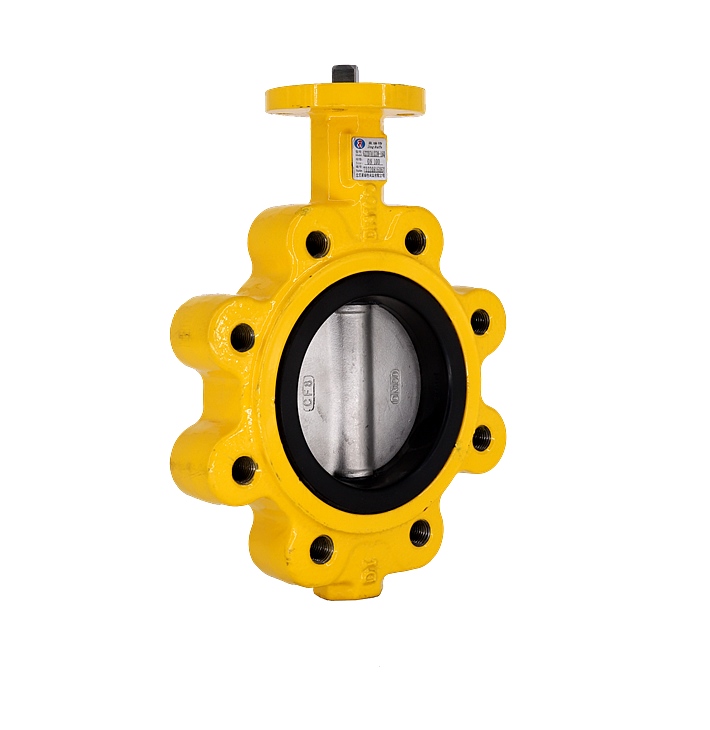

名稱：有靠背單夾式無頭蝶閥
型號：622D07L1X-10/16
規格：DN40-DN800
溫度：-10℃-120℃
壓力：PN10/16
閥體材質：球墨鑄鐵、WCB
閥板材質：電鍍板、尼龍板、SS304、SS316、SS316L、雙相不銹鋼2205 、2507、1.4469 、1.4529、鋁青銅
閥座材質：EPDM、耐熱EPDM、耐磨EPDM、NBR、PTFE、VITON、硅膠
閥軸材質：45#、SS416、SS304、SS316
用途：淡水、污水、海水、空氣、食品、藥品、多種油類、酸類、堿類、鹽類等
產品執行標準：
GB/T12238-2008 (法蘭及對夾式連接）
GB/T12221-2005 (金屬閥門 結構尺寸）
GB/T13927-2008 （工業閥門 壓力試驗）
ISO-5211-1982 (驅動裝置連接）
GB/T12238-1989 (設計制造驗收）
GB/T26480-2011 (閥門檢驗和試驗）
GB/T13927-2008 (生活飲用水輸配水設備及防護材料的安全性評價標準）
產品介紹
一、定義與結構
定義：有靠背單夾式無頭蝶閥是一種采用橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿設計生產的閥門，具有獨特的夾式連接方式和無頭設計。

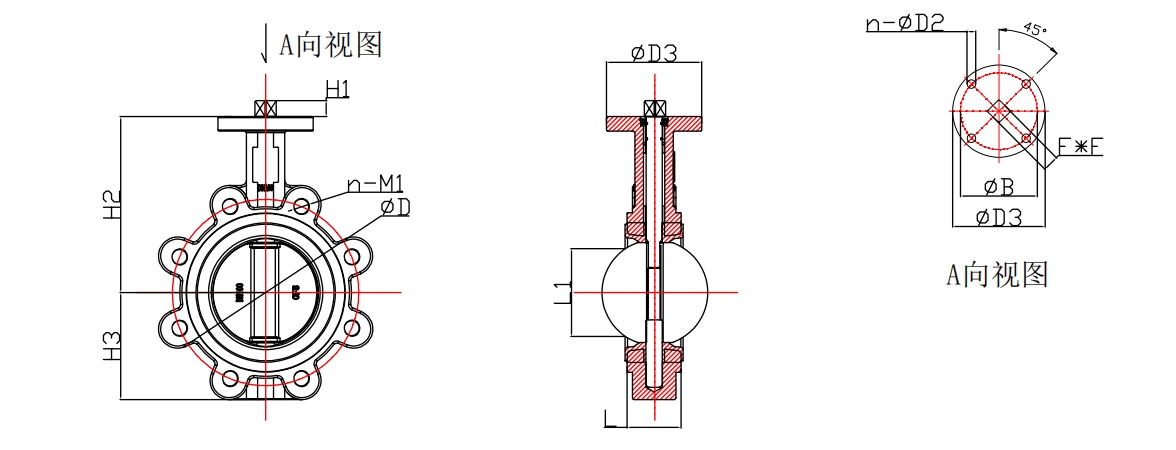

結構：該閥門主要由閥體、閥桿、蝶板、密封圈、靠背以及其他附件組成。其夾式連接方式使得閥門可以方便地安裝在管道上，而無頭設計則使得閥門在外觀上更加簡潔。
二、工作原理
有靠背單夾式無頭蝶閥的工作原理是通過旋轉閥桿帶動蝶板轉動，從而實現對流體通道的開啟或關閉。當?shù)逍D(zhuǎn)至與閥體密封面平行時，閥門處于全開狀態；當?shù)逍D(zhuǎn)至與閥體密封面垂直時，閥門處于關閉狀態?？勘车脑O(shè)計則提供了額外的支撐和穩定性，確保閥門在關閉狀態下具有更好的密封性能。
三、特點與優勢
設計新穎：結構獨特、重量輕，啟閉迅速。
操作方便：操力矩小，省力靈巧，可以任何位置安裝，維修方便。
密封可靠：密封件可以更換，密封性能可靠，達到雙向密封零泄漏。密封材料耐老化、耐弱腐蝕，使用壽命長。
適用廣泛：可以應用于制藥、食品、化工、水處理等多個行業，適用于溫度≤80~120℃的流體介質。
四、應用與維護
應用：有靠背單夾式無頭蝶閥被廣泛應用于制藥、食品、化工等行業的管道系統中，用于控制流體的流動和調節流量。
維護：為確保閥門的正常工作和延長使用壽命，應定期對閥門進行檢查和維護。包括檢查閥門的工作狀態、清理閥體內的雜質、檢查密封件的狀況以及更換磨損的部件等。
