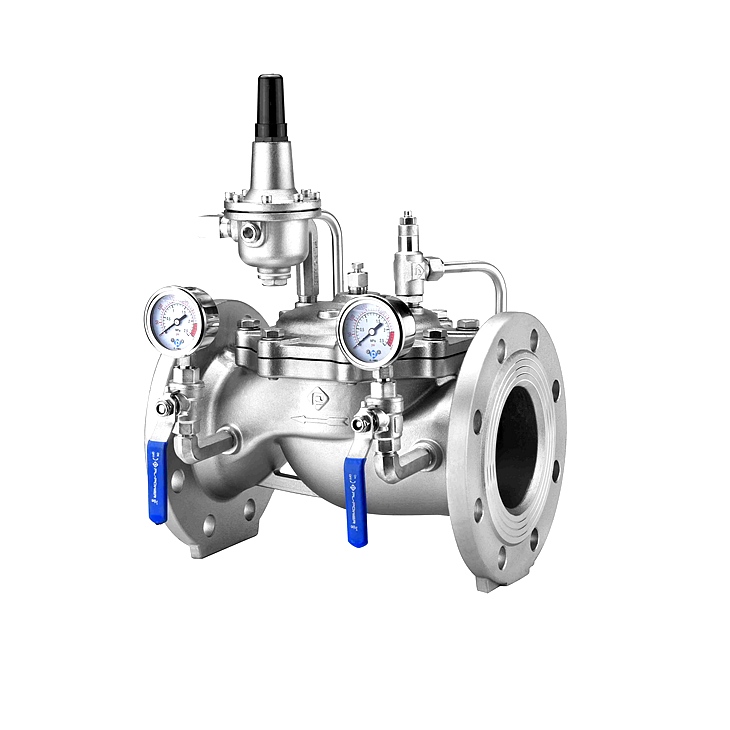

先導式減壓閥產品規格

型號：200X-16Q

溫度：-10-120℃

規格：DN50-DN300

壓力：PN10/16

閥體：QT450  SS304

閥芯：QT450  SS304

密封：EPDM/NBR

浮球：SS304

導管：SS304

產品介紹

1、結構組成：

先導式減壓閥由導閥和主閥兩部分組成，結構相對復雜。導閥用于感測和控制壓力，主閥則主要負責流量調節。

2、工作原理：

當進口壓力作用在主閥上時，一部分壓力通過導管進入先導閥。先導閥會根據設定的壓力值對這部分壓力進行比較和調節。如果進口壓力高于設定壓力，先導閥會改變其內部通道的流通狀態，使得主閥上部或下部的壓力發生變化，從而推動主閥的閥芯運動，調節開口大小，實現減壓。

3、性能特點：

①高精度與穩定性：先導式減壓閥的出口壓力控制精度較高，能夠適應對壓力穩定性要求較高的場合。其壓力調節精度通常優于直接作用式減壓閥。

②大流量通行：主閥部分的設計使得先導式減壓閥能夠處理較大的流量，適用于需要大流量通行的場合。

③無水錘沖擊：閥瓣快開慢閉的設計減少了水錘沖擊的可能性，保護了管道和設備的安全。

④密封性能好：先導式減壓閥通常具有優良的密封性能，能夠確保介質在減壓過程中不泄漏。

⑤調節范圍寬：通過調整先導閥和主閥的設置，先導式減壓閥可以在較寬的范圍內調節出口壓力。
