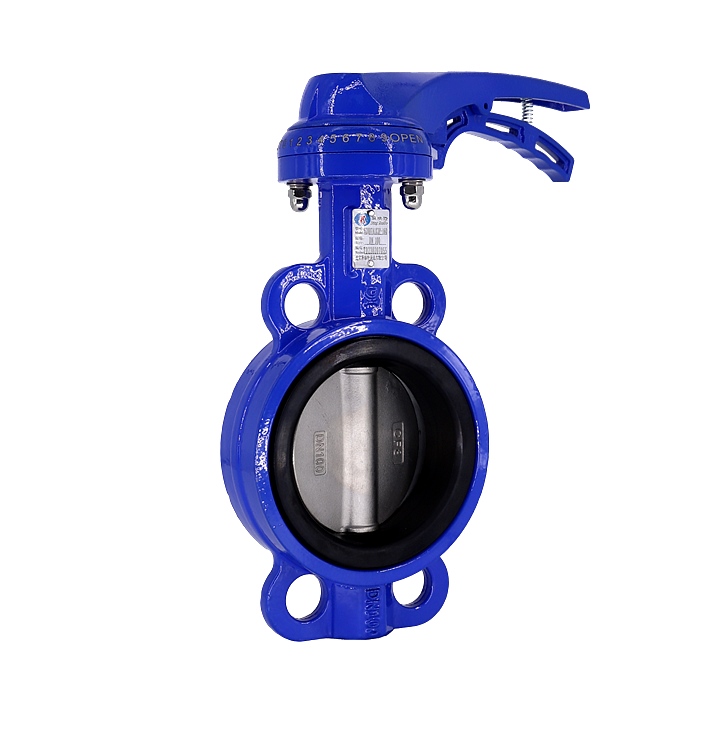

有靠背對夾式手柄蝶閥產品規格
名稱：有靠背—對夾式手柄蝶閥
型號：620 D7A1X-10/16
規格：DN32-150
溫度：-10℃-120℃
壓力：PN10/16
驅動：鋁手柄
閥體：球墨鑄鐵、WCB
閥板：電鍍板、尼龍板、SS304、SS316、SS316L、雙相不銹鋼2205、2507 、1.4469 、1.4529、鋁青銅。
閥座：EPDM、耐熱EPDM、耐磨EPDM、NBR、PTFE、VITON、硅膠
閥軸：45#、SS416、SS304、SS316
用途：淡水、污水、海水、空氣、食品、藥品、多種油類、酸類、堿類、鹽類等
產品執行標準：
GB/T12238-2008 (法蘭及對夾式連接）
GB/T12221-2005 (金屬閥門 結構尺寸）
GB/T13927-2008 （工業閥門 壓力試驗）
ISO-5211-1982 (驅動裝置連接）
GB/T12238-1989 (設計制造驗收）
GB/T26480-2011 (閥門檢驗和試驗）
GB/T13927-2008 (生活飲用水輸配水設備及防護材料的安全性評價標準）
產品介紹
一、結構特點
對夾式連接：
閥門通過兩端的法蘭和對夾裝置與管道系統連接，無需額外的焊接或螺紋連接，簡化了安裝過程。
對夾式連接便于閥門的拆卸和維修，降低了維護成本。
手柄操作：
閥門配備手柄，通過旋轉手柄即可實現對蝶板的開關操作，操作簡便快捷。
手柄設計符合人體工程學，便于操作人員使用。
靠背結構：
閥門內部設有靠背結構，為蝶板提供了額外的支撐和穩定性，增強了閥門的承壓能力和密封性能。
靠背結構還有助于減少蝶板在關閉過程中的磨損，延長閥門的使用壽命。
二、工作原理
有靠背對夾式手柄蝶閥的工作原理是通過旋轉手柄帶動閥桿和蝶板在閥體內進行旋轉，從而實現對流體通道的開啟或關閉。
三、應用場景
有靠背對夾式手柄蝶閥因其優異的性能和廣泛的應用領域，被廣泛應用于各種工業場合中。例如，在石油化工、天然氣、電力、冶金、食品加工、制藥等行業中。
四、維護與保養
定期檢查、清理雜質、更換密封圈。
