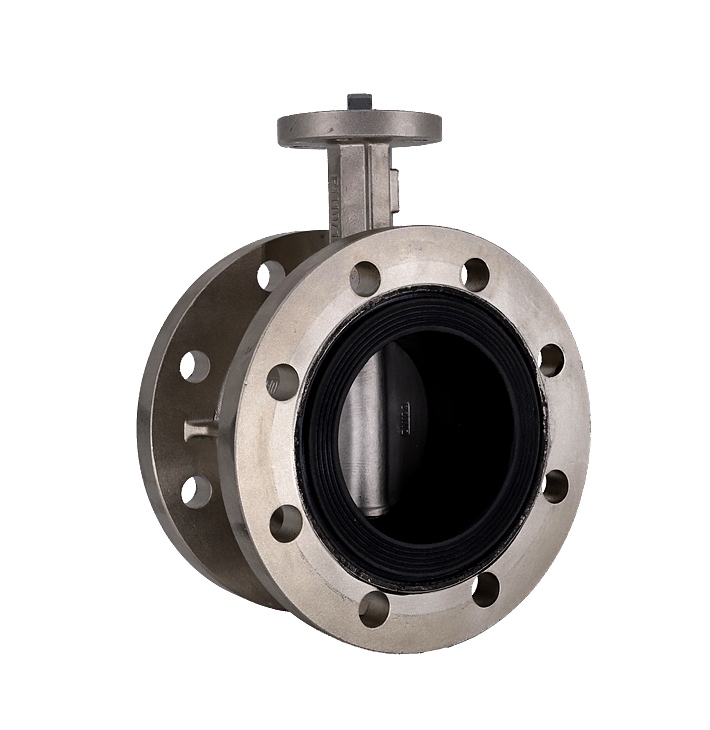

不銹鋼法蘭式無頭蝶閥產品規格

名稱：不銹鋼法蘭式無頭蝶閥

型號：623D41X-10/16

規格：DN40-DN600

溫度：-10℃-120℃

壓力：PN10/16

閥體材質：SS304、SS316、SS316L

閥板材質：SS304、SS316、SS316L、雙相不銹鋼2205 、2507、1.4469 、1.4529、鋁青銅

閥座材質：EPDM、耐熱EPDM、耐磨EPDM、NBR、VITON、

閥軸材質：45#、SS416、SS304、SS316

用途：淡水、污水、海水、空氣、食品、藥品、多種油類、酸類、堿類、鹽類等

產品執行標準：

• GB/T12238-2008  (法蘭及對夾式連接）

• GB/T12221-2005  (金屬閥門 結構尺寸）

• GB/T13927-2008  （工業閥門 壓力試驗）

• ISO-5211-1982    (驅動裝置連接）

• GB/T12238-1989  (設計制造驗收）

• GB/T26480-2011  (閥門檢驗和試驗）

• GB/T13927-2008 (生活飲用水輸配水設備及防護材料的安全性評價標準）

產品介紹

一、工作原理

不銹鋼法蘭式無頭蝶閥的工作原理是通過旋轉閥桿來帶動蝶板在閥體內進行旋轉，從而實現對流體通道的開啟或關閉。當?shù)逍D(zhuǎn)至與閥體密封面平行時，閥門處于全開狀態；當?shù)逍D(zhuǎn)至與閥體密封面垂直時，閥門則處于關閉狀態。在關閉狀態下，蝶板與閥座之間的密封面受到流體壓力的作用，形成可靠的密封。

二、性能優勢

耐腐蝕性強：不銹鋼材質使得閥門具有優異的耐腐蝕性能，能夠適應各種腐蝕性介質的要求。

結構緊湊：法蘭式無頭蝶閥的設計使其體積小、重量輕，特別適合空間受限的場合。

啟閉迅速：由于蝶閥的操作只需要90度的旋轉，因此啟閉速度非?？?，適合頻繁操作的工況。

密封可靠：采用彈性材料制成的密封圈，確保了閥門在關閉狀態下的密封性能。同時，無頭設計也減少了閥門在流體中的泄漏點，提高了閥門的密封性。

維護簡便：蝶閥通常具有良好的可維修性，更換密封圈等易損件較為方便，減少了停機時間和維護成本。

三、適用場景

不銹鋼法蘭式無頭蝶閥因其優異的性能和廣泛的應用領域，被廣泛應用于各種工業場合中。例如，在石油化工、天然氣、電力、冶金、食品加工、制藥等行業中，它可以用作管道的控制和截斷裝置，以滿足各種流體介質的要求。特別是在需要高耐腐蝕性和高密封性能的場合中，該閥門更是具有不可替代的優勢。

四、選型與安裝

在選型時，需要根據介質的性質（如溫度、壓力、腐蝕性）、流量要求以及管道尺寸等因素來確定合適的閥門型號和規格。同時，還需要考慮閥門的連接方式。
