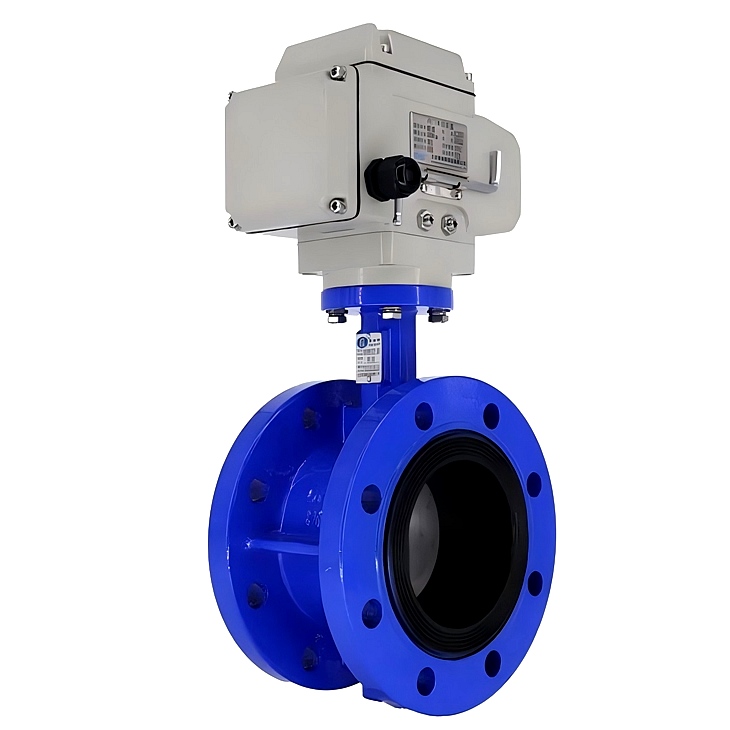

法蘭式電動蝶閥產品規格
名稱：法蘭式電動蝶閥
型號：693D941X-10/16
規格：DN50-DN600
溫度：-10℃-120℃
壓力：PN10/16
驅動：電動、開關型、調節型
電壓：AC220V、AC380V、DC24V
閥體材質：球墨鑄鐵、WCB
閥板材質：電鍍板、尼龍板、SS304、SS316、SS316L、雙相不銹鋼2205、2507 、1.4469 、1.4529、鋁青銅
閥座材質：EPDM、耐熱EPDM、耐磨EPDM、NBR、VITON
閥軸材質：45#、SS416、SS304、SS316
用途：淡水、污水、海水、食品、藥品、多種油類等
產品執行標準：
GB/T12238-2008 (法蘭及對夾式連接）
GB/T12221-2005 (金屬閥門 結構尺寸）
GB/T13927-2008 （工業閥門 壓力試驗）
ISO-5211-1982 (驅動裝置連接）
GB/T12238-1989 (設計制造驗收）
GB/T26480-2011 (閥門檢驗和試驗）
GB/T13927-2008 (生活飲用水輸配水設備及防護材料的安全性評價標準）
產品介紹
法蘭式電動蝶閥是一種廣泛應用于工業管道系統的流體控制設備，以下是對其的詳細介紹：
一、組成結構
法蘭式電動蝶閥主要由法蘭、閥體、閥門、傳動裝置和電機等部件組成。其中，傳動裝置和電機是法蘭式電動蝶閥的關鍵部件，負責實現閥門的自動化控制。
二、工作原理
1.啟動電機：當需要調節閥門時，電動執行器接收到信號后啟動電機。
2.傳動機構：電機通過傳動機構驅動閥桿，使閥盤旋轉到相應的角度，從而調節介質的流量。
3.控制系統：通過控制系統可以精確地控制閥門的開度，實現對介質流量的精準調節。
4.位置反饋：一般情況下，法蘭式電動蝶閥會配備位置反饋裝置，將閥門當前的開度信息反饋給控制系統，以確保閥門位置的準確性。
5.安全保護：在工作過程中，如果遇到異常情況（如超負荷運行、閥門卡死等），法蘭式電動蝶閥會通過安全保護裝置停止工作，以保護設備及系統的安全。
三、應用領域
1.水處理行業：用于供水、排水、污水處理等方面，控制水流的大小和流向，確保水的正常供應和處理系統的穩定性。
2.化工行業：在液體輸送、氣體輸送、化工反應釜等方面發揮重要作用，確?；どa(chǎn)過程的安全與高效。
3.石油和天然氣行業：用于管線輸送、油氣儲存和加工等環節，控制油井的油流量和壓力，保證石油開采的順利進行，以及天然氣管道的穩定運行。
